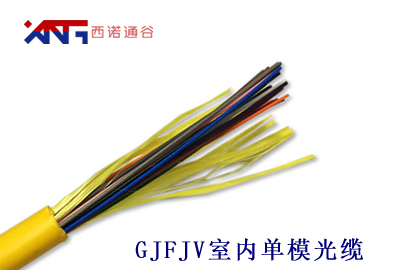

[GJFJV室內單模光纜簡述]:

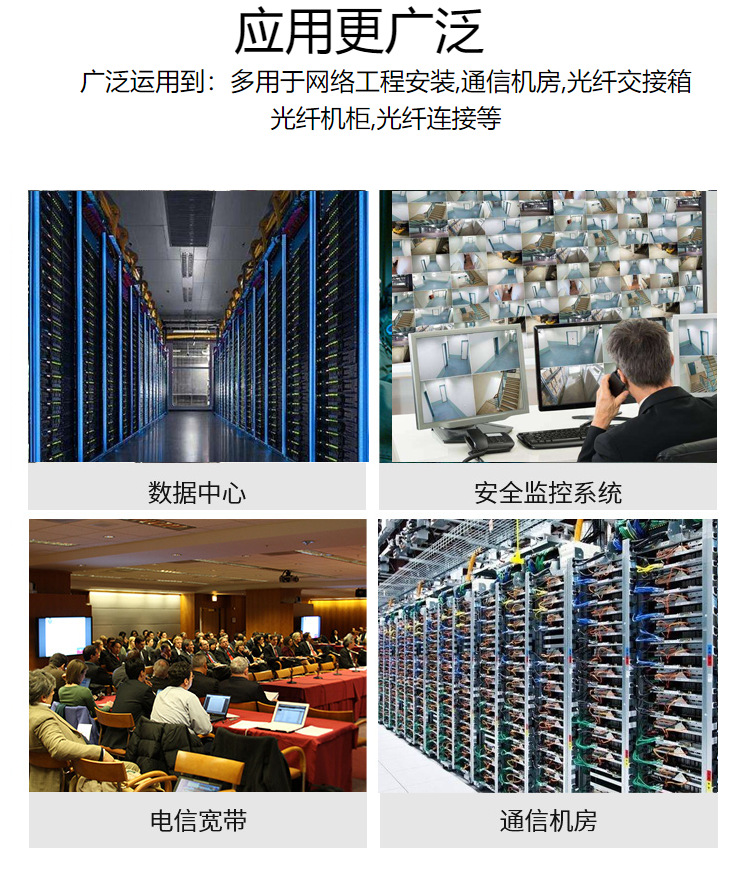

GJFJV室內單模光纜適用范圍:
設備連線
室內配線
樓宇布線

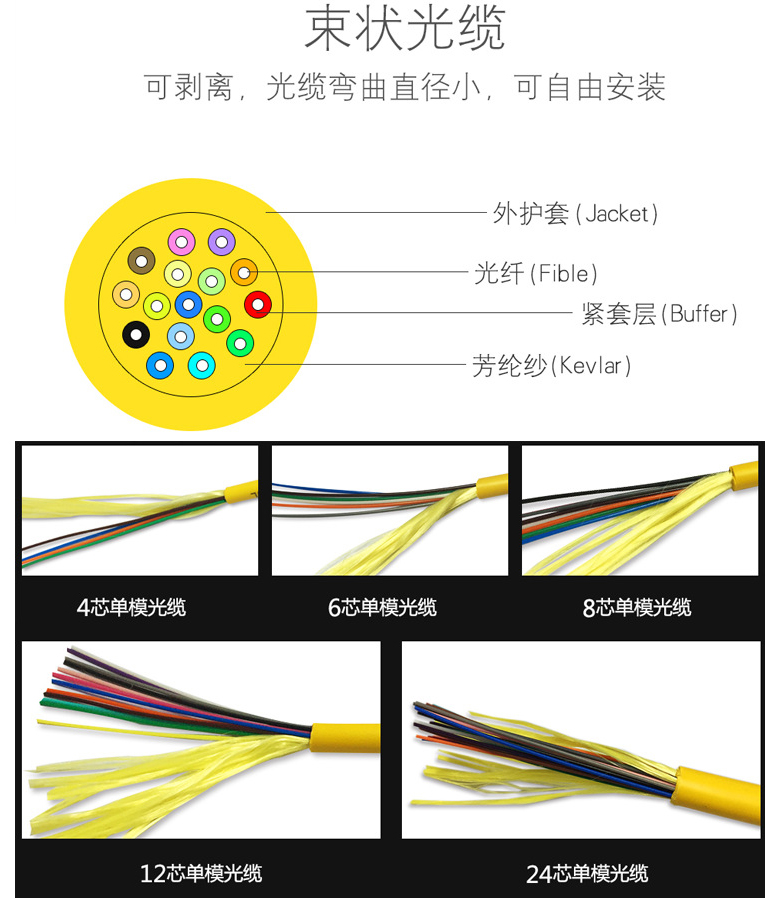

光纜結構 | |||||||||||||||||
緊套光纖直徑 | 900±50μm | ||||||||||||||||
緊套光纖色譜 | 1.白 2.藍 3.橙 4.綠 5.棕 6.灰 7.紅 8.黑 9.黃 10.紫 11.粉 12.水綠 | ||||||||||||||||
加強元件 | 芳綸 | ||||||||||||||||
護套材料 | PVC/LSZH | ||||||||||||||||
技術參數 | |||||||||||||||||
光纖數 | 2 | 4 | 6 | 8 | 10 | 12 | |||||||||||
光纜尺寸 | 4.1 | 4.8 | 5.1 | 5.6 | 5.8 | 6.2 | |||||||||||
光纜重量(kg/km) | 16 | 18.6 | 22.6 | 25.2 | 31.8 | 33.4 | |||||||||||
溫度范圍 使用儲存 |
-20℃~+60℃
-20℃~+60℃
|
||||||||||||||||

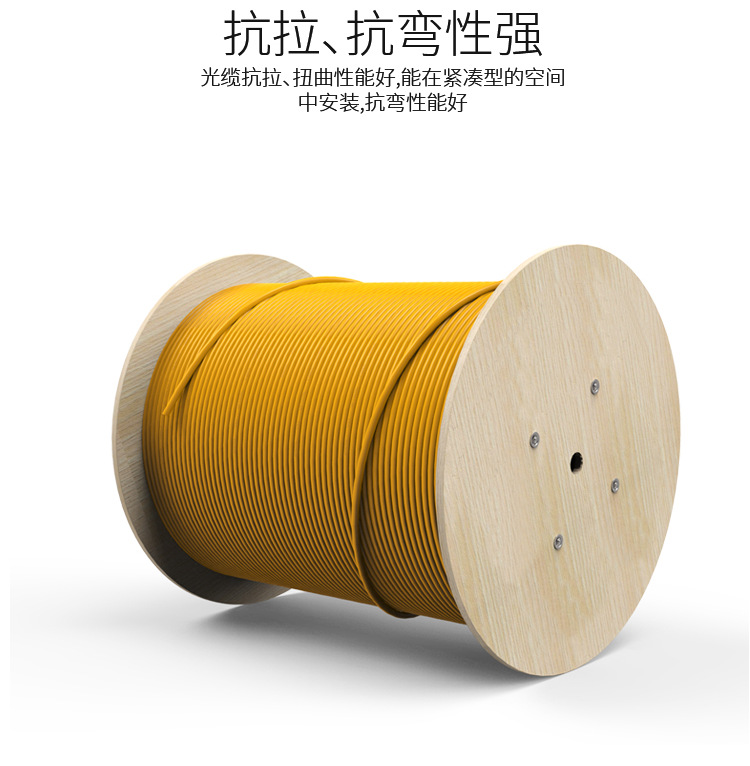

機械特性 | |||||||||||||||||
允許拉伸力(IEC794-1) 安裝使用 |
660N
200N
|
||||||||||||||||
彎曲半徑(IEC794-1) 長期短期 |
20×D
10×D
|
||||||||||||||||
允許壓扁力(IEC794-1) | 1000N/100mm | ||||||||||||||||
光學特性 | |||||||||||||||||
光纖類型 |
單模
(1310/1550nm)
|
多模(50/125μm)
(850/1300nm)
|
多模(62.5/125μm)
(850/1300nm)
|
||||||||||||||
衰減 | 典型值 | 0.36/0.22 | 3.0/1.0 | 3.0/1.0 | |||||||||||||
最大值 | 0.5/0.4 | 3.5/1.5 | 3.5/1.5 | ||||||||||||||
零色散斜率 | <0.093 ps/km·nm2 | ---- | ---- | ||||||||||||||
波長范圍內色散(1285~1340nm) | -3.5 – 3.5ps/(nm·km) | ---- | ---- | ||||||||||||||
模場直徑 | 9.3±0.4μm | ---- | ---- | ||||||||||||||
截止波長 | <1270nm | ---- | ---- | ||||||||||||||
帶寬 | @850nm | ---- | ≥200 MHz·km | ≥160 MHz·km | |||||||||||||
@1300nm | ---- | ≥400 MHz·km | ≥200 MHz·km | ||||||||||||||
包層直徑(μm) | 125± 1.0 | 125± 1.0 | 125± 1.0 |
