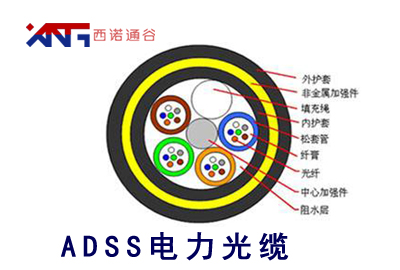

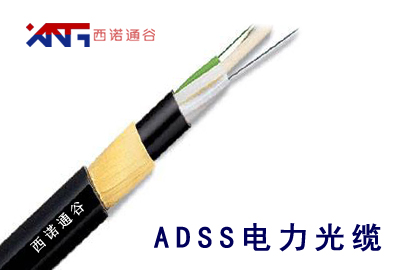

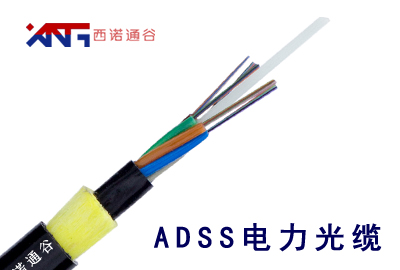

[ADSS電力光纜簡述]:
產品特點:
1.可不斷電設架
2.采用PE護套,耐電痕性能優越
3.重量輕、纜徑小、減少了冰凌、風力影響和對塔架、支撐物的負荷
4.跨距大,最大跨距超過1000米可不斷電架設。
5.具有優異的抗拉性能和溫度特性
6.預期壽命可達30年
參數 | 單位 | F4 | F6 | F9 | F11 | F13 | F16 | F19 | F22 | |
檔距 | m | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
光纜外徑 | mm | 11.6 | 12 | 12.3 | 12.5 | 12.8 | 13.7 | 14 | 14.3 | |
光纜重量 | PE外護套 | kg/km | 109.9 | 116.8 | 122 | 127.1 | 132.2 | 148.2 | 154.9 | 161.5 |
AT外護套 | 118.3 | 125.6 | 131 | 136.3 | 141.6 | 158.5 | 165.4 | 172.3 | ||
光纜截面積 | mm2 | 105.68 | 112.7 | 117.9 | 123.07 | 128.19 | 146.74 | 153.66 | 160.54 | |
額定抗拉強度 | kN | 9 | 16.2 | 21.6 | 27 | 32.4 | 39.6 | 46.8 | 54 | |
最大允許張力 | kN | 3.6 | 6.48 | 8.64 | 10.8 | 12.96 | 15.84 | 18.72 | 21.6 | |
年均張力 | kN | 2.25 | 4.05 | 5.4 | 6.75 | 8.1 | 9.9 | 11.7 | 13.5 | |
權限張力 | kN | 5.4 | 9.72 | 12.96 | 16.2 | 19.44 | 23.76 | 28.08 | 32.4 | |
楊氏模量 | kN/mm2 | 8.44 | 12.52 | 15.27 | 17.79 | 20.11 | 21.71 | 23.75 | 25.97 | |
線膨脹系數 | 1/℃ | 9.32 | 5.28 | 3.78 | 2.8 | 2.12 | 1.42 | 1.08 | 0.73 |
