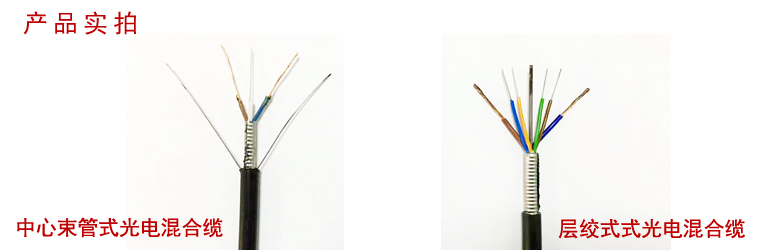

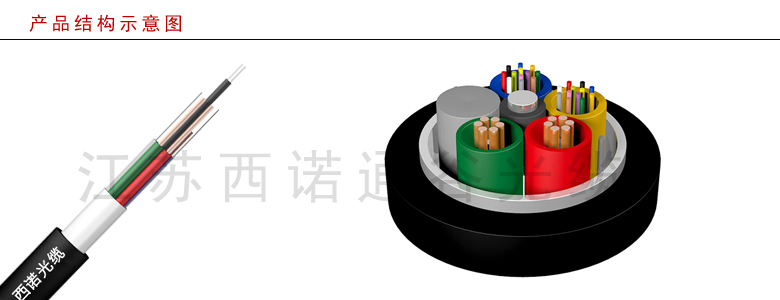

[接入網用光電混合纜--GDTA53簡述]:
接入網用光電混合纜--GDTA53光電一體化,解決設備用電和信號傳輸問題,提供對設備電源的集中監控和維護
提高電源的可管理性,減少供電協調和維護
降低采購成本,節省施工費用
精確控制的光纖余長保證了光纜具有良好的抗拉性能和溫度特性
主要用于分布式基站直流遠供系統中,連接 BBU 和 RRU
適合管道或架空敷設
絕緣導體電氣性能
絕緣耐壓強度KV,DC 1分鐘
每根絕緣導線與
導線間
纜內相連的其他金屬之間
1.5
13.3
不小于10000
5
5
3
2.5
7.98
4
4.95
5
3.88
6
3.3
8
2.47
注:饋電線導體相關性能滿足GB/T3956-2008
饋電線電氣性能滿足GB/T 5023.3-2007
產品規格
參考外徑 (mm)
參考重量 (Kg/km)
允許拉伸力
允許壓扁力
長期/短期(N)
長期/短期(N/100mm)
GDTA53-02~24Xn+2×1.5
15.1
290
1000/3000
1000/3000
GDTA53-02~24Xn+2×2.5
15.5
312
1000/3000
1000/3000
GDTA53-02~24Xn+2×4.0
17.8
358
1000/3000
1000/3000
GDTA53-02~24Xn+2×5.0
18.6
390
1000/3000
1000/3000
GDTA53-02~24Xn+2×6.0
19.9
435
1000/3000
1000/3000
GDTA53-02~24Xn+2×8.0
20.8
478
1000/3000
1000/3000
注:Xn為光纖類型 2×1.5/2×2.5/2×4.0/2×6.0/2×8.0表示導線數量與規格
可根據用戶要求生產不同導線規格和數量的光電混合纜
可根據客戶要求生產不同光纖芯數的光電復合纜
