[GYTA33室外鋼絲鎧裝直埋光纜簡述]:

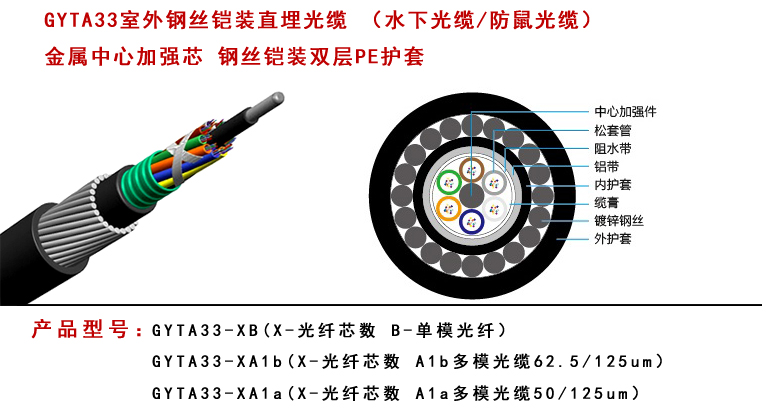

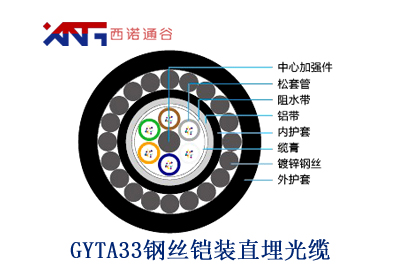

GYTA33直埋/水下光纜的結構是纜芯外縱包阻水帶及雙面覆膜鋁帶,鋁帶外擠制一層內護套。再經單細圓鋼絲鎧裝后,最終擠制聚乙烯外護層成纜。
光纜芯數 | 光纜外徑 | 光纜重量 | 最小彎曲半徑 | 允許張力(N) | 允許側壓力(N/100MM) | |||
(MM) | (Kg/KM) | 靜態 | 動態 | 短期 | 長期 | 短期 | 長期 | |
12 | 15.7 | 407 |
12.5
倍
光
纜
外
徑
|
25
倍
光
纜
外
徑
|
10000 | 4000 | 5000 | 3000 |
24 | 15.7 | 410 | 10000 | 4000 | 5000 | 3000 | ||
36 | 15.7 | 410 | 10000 | 4000 | 5000 | 3000 | ||
48 | 16.1 | 450 | 10000 | 4000 | 5000 | 3000 | ||
60 | 16.1 | 450 | 10000 | 4000 | 5000 | 3000 | ||
72 | 16.1 | 450 | 10000 | 4000 | 5000 | 3000 | ||
84 | 16.8 | 500 | 10000 | 4000 | 5000 | 3000 | ||
96 | 17.5 | 565 | 10000 | 4000 | 5000 | 3000 |
